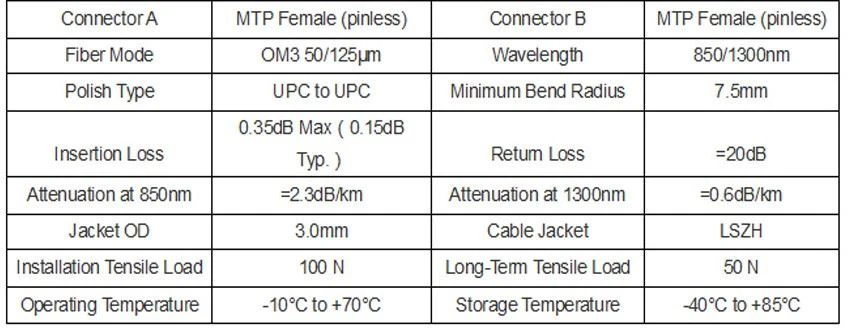

Pataisos laidas MTP moteriškas OM3 MMF magistralinis kabelis
Koks yra tipiškas mtp-lc šakos laido pritaikymas?
Mtp-lc šakiniai džemperiai naudojami kopijuojant ašmenų perjungimo plokščių uostus, kad būtų lengviau sujungti šiuos prievadus su kitais įrenginiais
Įranga. Yra dviejų tipų šakiniai trumpikliai, modulių šakiniai džemperiai, atsižvelgiant į konkrečią programą ir kokius komponentus įdėta
Ir bagažinės šakos megztinis.
Modulio atšakos jungiklis jungiasi tiesiai prie „mtp-lc“ modulio galo ir nukopijuoja jungiklio prievadus į tą pačią vietą
Arba gretimų lentynų. Paprastai, naudojant šią programą, jungiklis yra MDA arba stulpelio galvutės jungiklyje.
MPO jungtis naudojama didelio tankio laidams prijungti MPO optinius modulius. Pavyzdžiui, „LC SC FC“ optinio pluošto trumpiklis užima didelę plotą, jei šviesa yra dviguba. MPO jungtyje turėtų būti 12, 16, 24, 48 ir 72 šerdys, o tai labai pagerina laidų tankį. Ryšiui kiekvienas kontaktinis paviršius turės nuostolius, integruotas kartu gali geriau kontroliuoti nuostolius, gerą našumą, mažus nuostolius, mažą dydį, todėl jis plačiai naudojamas duomenų centro bendruose kabeliuose. MTP palaiko didelio tankio ir didelio tikslumo 40g / 100g tinklo ryšį. Tai taupo laidų vietą ir labai pagerina tinklo priežiūros patogumą.

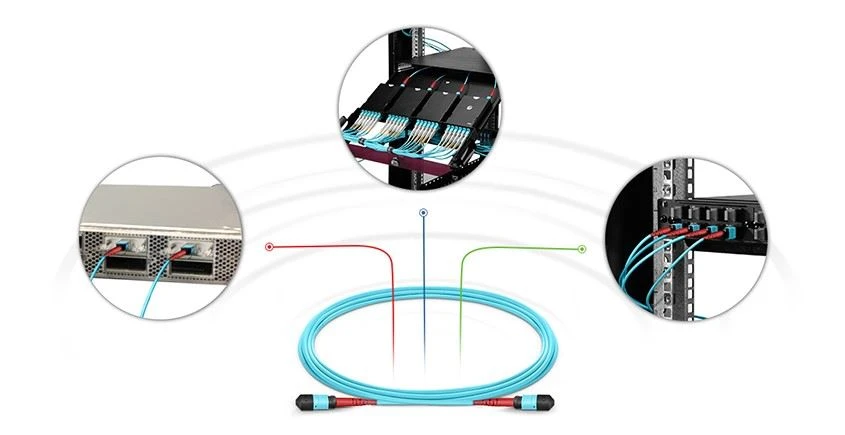

MTP optinio pluošto trumpiklis yra sudarytas iš MTP jungties, optinio kabelio ir kitų jungčių. Pavyzdžiui, LC jungtis taip pat gali būti ant kai kurių MTP optinio pluošto trumpiklių. Optiniai kabeliai paprastai naudoja OM3 ir OM4, būtent lazeriu optimizuotą daugiamodį pluoštą. Skirtingai nuo tradicinių jungčių, MTP / MPO jungtys turėtų būti naudojamos atsargiai, kad būtų užtikrintas tinkamas ryšys.
MTP pluošto džemperio tipas
Pagal skirtingus standartus MTP optinio pluošto džemperiai skirstomi į keletą tipų. Pagal pluošto šerdžių skaičių MTP pluošto šuolis yra padalintas į MTP vienmodį pluošto šuolį ir MTP daugiamodį pluošto šuolį. Pagal jungtis abiejuose galuose daugiausia yra dvi MTP optinio pluošto trumpiklio konfigūracijos. Vienas yra MTP - MTP, paprastai žinomas kaip MTP pagrindo pluošto pleistro laidas. Kitas dalykas yra tas, kad MTP yra prijungtas prie standartinės LC / FC / SC / St / MTRJ jungties (paprastai mtp-lc), kuri paprastai vadinama MTP šakos pluošto pleistro laidu arba MTP ventiliatoriaus išėjimo pluošto pleistro laidu.
MTP pluošto pleistro laido privalumai
MTP optinio pluošto sistema yra tikrai naujoviška produktų partija. Dėl kompaktiškos MTP jungties konstrukcijos MTP jungiklis turi daug branduolių ir mažą dydį. Dažniausiai naudojami 12 ir 24 branduolių. Jis yra tokio paties dydžio kaip SC jungtis ir gali pateikti iki 12 skaidulų arba 24 skaidulų, taupydamas vietą grandinių kortelėse ir lentynose.
Naudodami MTP magistralinį megztinį, galite įdiegti visą pluošto pagrindą be lauko nutraukimo. Be to, MTP jungtys visiškai atitinka visų MPO jungčių profesinius standartus ir yra suderinamos su VZ tpr.9431, iec-61754-7 ir EIA / tia-604-5, ir gali būti naudojamos MPO jungtims pakeisti, siekiant geresnio veikimo. Jis naudoja paprastą „push-pull“ fiksavimo struktūrą, kurią patogu ir intuityvu įdėti ir išimti.
