Daugiamodis pluoštas：
Daugiaseis pluošto perdavimas tam tikru bangos ilgiu. Pagal savo lūžio indekso pasiskirstymą jis gali būti suskirstytas į mutacijos tipą ir laipsnišką keitimo tipą. Paprasto daugiamodio pluošto skaitmeninė diafragma yra 0,2 ± 0,02, šerdies skersmuo / išorinis skersmuo yra 50 μ m / 125 μ m, o jo perdavimo parametrai yra pralaidumas ir nuostoliai. Kadangi daugiamodiame optiniame pluošte yra šimtai perdavimo režimų, kiekvieno režimo sklidimo konstanta ir grupinė sparta skiriasi, todėl optinis pluoštas turi siaurą pralaidumą, didelę dispersiją ir didelius nuostolius, kurie tinka tik vidutinio trumpo atstumo ir mažos talpos optinio pluošto ryšio sistemai.
Daugiamoderio pluošto šerdies skersmuo yra 62,5 μ m / 125 μ m. arba 50 μ m / 125 μ m. Yra 2, 4, 6, 8, 12, 16, 20, 24, 36, 48, 60, 72, 84, 96 branduoliai. Kabelio išorinės apvado medžiagos apima bendrą tipą, bendrą antipirenų tipą, mažai dūmų neturintis halogenų tipas ir mažai dūmų neturintis antipirenas.
Šerdies skersmuo: optinis pluoštas susideda iš apsauginio sluoksnio, apdailos sluoksnio ir šerdies, kurios visos yra cilindrinės. Šerdies skersmuo reiškia cilindrinės šerdies sekcijos apskritimo skersmenį. Multimode pluoštas reiškia pluoštą, kuris leidžia kelis šviesos sklidimo režimus.

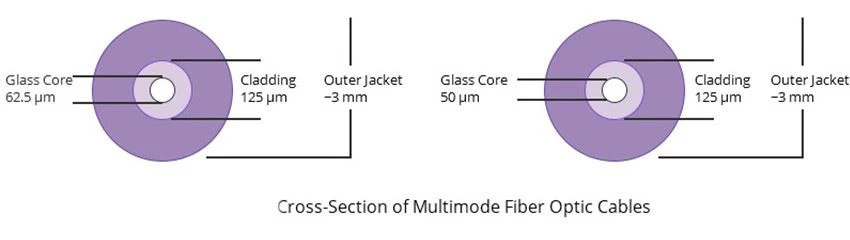

50 / 125 μ m ir 62.5/125 μ m daugiamodiai pluoštai yra įprasti pluošto tipai optinio perdavimo tinkluose, kuriame 50 μ m ir 62,5 μ m atitinka šerdies skersmenį, naudojamą optiniams signalams pluošte perduoti, o 125 μ m atitinka apvalkalo skersmenį, kuris gali apsaugoti šerdį ir apriboti šviesos sklidimą šerdyje. Nors dviejų rūšių daugiamodių pluoštų apdailos dydžiai yra vienodi, skirtingi šerdies skersmenys daro jų pralaidumą skirtingą. Taigi, ar šių dviejų rūšių daugiamodės skaidulos gali būti sumaišytos? Koks poveikis optinio pluošto perdavimo našumui po maišymo?
Pagal ISO 11801 standartą daugiamodį pluoštą galima suskirstyti į om1, om2, OM3, OM4 ir om5. Tarp jų OM1 multimode pluošto šerdies skersmuo yra 62,5 μ m, o likusių keturių rūšių daugiamodis pluoštas yra 50 μ m. Šie penki daugiamodių pluoštų tipai skiriasi perdavimo greičiu, perdavimo atstumu ir apdarito spalva. Kuo mažesnis šerdies skersmuo, tuo didesnis perdavimo greitis ir kuo ilgesnis perdavimo atstumas.
Kodėl reikia maišyti daugiamodį pluoštą?
62,5 μ m daugiamodį optinį pluoštą naudoja šviesos diodą (LED) kaip šviesos šaltinį ir paprastai naudojamas 10 / 100Mbps eternetui.
Nuolat atnaujinant tinklo greitį, daugiamodis pluoštas su LED kaip šviesos šaltiniu negali atitikti didelės spartos tinklo perdavimo reikalavimų. Taigi, 50 μ m multimode pluošto su vertikalios ertmės paviršiaus skleidžia lazeriu (VCSEL) kaip šviesos šaltinis. Palyginti su LED šviesos šaltiniu, 50 μ m daugiamoderis pluoštas su VCSEL šviesos šaltiniu turi didesnę galią ir aukštesnės kokybės lazerio išvestį. Todėl plačiai naudojamas 50 μ m daugiamodis pluoštas. Nors daugelis didelio masto tinklų yra įrengti su 50 μ m multimode pluošto, vis dar yra daug programų, kurios turi naudoti 62,5 μ m multimode pluošto, todėl maišymo paklausa 50 μ m ir 62,5 μ m multimode pluošto taip pat didėja.
Kokios yra hibridinio daugiamodio pluošto problemos?
Yra du hibridinio daugiamodio pluošto atvejai, vienas iš jų yra šviesa nuo 62,5/125 μ m multimode pluošto į 50 / 125 μ m daugiamoderis pluoštas, o kitas - šviesa nuo 50 / 125 μ m daugiamodį pluoštą į 62,5/125 μ m daugiamodį pluoštą. Kaip parodyta toliau pateiktame paveikslėlyje:
Pirmuoju atveju 50 / 125 μ m daugiamodis pluoštas turi mažą šerdies skersmenį ir gali būti lengvai sujungtas su 62,5 /125 μ m multimode pluoštu. Tokiu atveju poslinkio ir sukabinimo kampo skirtumas neturės įtakos pluošto perdavimui. Tačiau, kai 62.5/125 μ m multimode pluoštas sumaišomas su 50 / 125 μ m multimode pluoštu, dėl didesnio šerdies skersmens, 62,5/125 μ m daugiamoderio pluošto šviesa išsisklaidys iš šerdies į 50 / 125 μ m daugiamodį pluoštą, todėl atsiranda tam tikrų nuostolių. Jei pluošto praradimas yra didelis, nerekomenduojama maišyti 62,5/125 μ m ir 50 / 125 μ m daugiamodį pluoštą.
Taigi, kaip spręsti, ar įmanoma sumaišyti šiuos du daugiamodių pluoštų tipus, tuo pačiu užtikrinant mažą sukabinimo praradimą? Priimtinas sukabinimo nuostolių diapazonas 62,5/125 μ m ir 50 / 125 μ m multimode pluoštas yra 0.9db ~ 1.6db. Jei faktinis nuostolis viršija šį diapazoną, rekomenduojama nemaišyti 62,5 μ m daugiamodį pluoštą su 50 μ m daugiamoderiu pluoštu.
Nors buvo nustatytas priimtinas 50 μ m ir 62,5 μ m daugiamodių pluoštų sukabinimo nuostolių diapazonas, mes negalime žinoti konkrečios šių dviejų daugiamodių pluoštų sukabinimo praradimo vertės be bandymų pagal faktines ryšio sąlygas.
Bandymas rodo, kad nors 50 μ m ir 62,5 μ m daugiamodių pluoštų lazeriniai šaltiniai yra skirtingi, jie yra visiškai suderinami. Tačiau rekomenduojama nemaišyti skirtingų tipų pluoštų vienoje nuorodoje. Jei nuostoliai yra jūsų priimtiname diapazone, galite sumaišyti 50 μ m ir 62,5 μ m daugiamodį pluoštą pagal situaciją.
Daugiamodių pluoštų suderinamumas su skirtingais pralaidumais / skirtingais pluošto gamintojais
Labai svarbus ne tik 62,5 μ m ir 50 μ m daugiamodių pluoštų suderinamumas, bet ir daugiamodių pluoštų suderinamumas su skirtingais pralaidumais ar skirtingais tiekėjais. Jei norite naudoti tradicinį 62,5 μm daugiamoderį pluoštą, kad padidintumėte viso tinklo pralaidumą, o ne sumaišytumėte su 50 μ m daugiamodį pluoštą, turite apsvarstyti skirtingų pralaidumo pluoštų suderinamumą.
