Prieš prijungdami, nuvalykite optinio pluošto laidą Absolute alkoholiu.
Tada patikrinkite naudodami Fiber End-face Visual Inspector.
Prieš prijungdami, įsitikinkite, kad jis švarus,
Stenkitės nesutepti MUX DEMUX ir optinio siųstuvo-imtuvo. Paruoškite optinį galios matuoklį, kad patikrintumėte, ar prijungtas ir ar yra šviesa

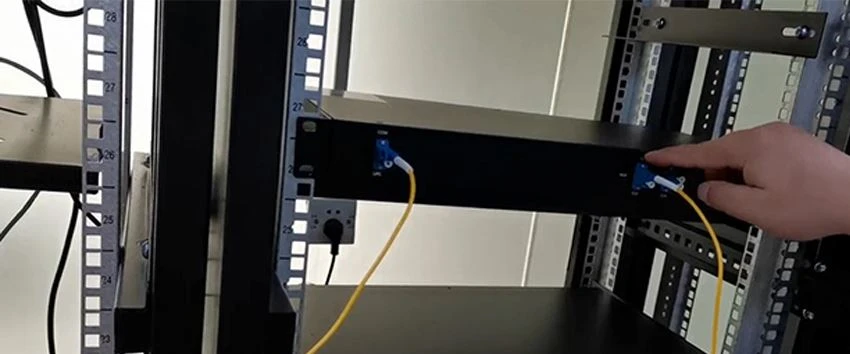

Norėdami prijungti MUX ir optinį siųstuvą-imtuvą (jungiklį / įrangą), naudokite pataisymo laidą
Mes naudojame taiHT6000 DWDM sistemaįranga kaip jungiklis diegimo bandymui atlikti.
C21 SFP prijunkite prie jungiklio, naudokite pataisos laidą prijunkite C21 SFP Tx prijunkite prie MUX C21
C21 SFP Rx prijunkite prie MUX C22
Galite išbandyti com prievadą. Jei šis COM gali priimti šviesą, parodykite, kad MUX yra gerai, SFP siųstuvas-imtuvas taip pat gerai.
Galiu išbandyti DEMUX C21 prievadą, įsitikinkite, kad lemputė yra<-8~-22, taigi="" viskas="">
C22 SFP prijungimas prie jungiklio, naudokite pataisos laidą, kad prijungtumėte C22 SFP Rx, prijunkite prie DEMUX C21 C22 SFP Tx prijunkite prie DEMUX C22
Galite išbandyti Mux C22 prievadą,
Įsitikinkite, kad lemputė yra<-8~-22, taigi="" viskas="" gerai.="" mux="" yra="" gerai,="" sfp="" siųstuvas-imtuvas="" taip="" pat="">
C21 SFP Rx prijungiamas prie Mux C22
Kaip įdiegti C23 C24 modulį?
C23 SFP jungtis prie jungiklio, naudokite pataisos laidą, kad prijungtumėte C21 SFP Tx, prijunkite prie MUX C23, C23 SFP Rx prijunkite prie Mux C24.
C24 SFP prijungimas prie jungiklio, naudokite pataisos laidą, kad prijungtumėte C24 SFP Tx, junkite prie DEMUX C24, C24 SFP Rx prijunkite prie DEMUX C23.
