Kas yra akių diagrama telekomunikacijų pramonėje?
Telekomunikacijų srityje - akių modelis, dar žinomas kaip akių diagrama. Akių diagrama - tai skaitmeninio signalo, kaupiamo osciloskopu, serija ir sudaranti grafiką, jos forma panaši į akį, vadinamoji akių diagrama.
Akių diagrama yra bendras signalų, rodančių greitųjų skaitmeninių perdavimo signalų kokybę, rodiklis. Į akių diagramas paprastai įeina duomenų, įgytų esant mažesnei nei duomenų perdavimo sparta, įtampos ir laiko pavyzdžiai. Tobuloje akių diagramoje yra nepaprastai daug parametrinės informacijos apie signalą, pavyzdžiui, fizikos sukeliami efektai, neatsižvelgiant į tai, kaip retai šie efektai pasireiškia. .
Kam naudojama akių diagrama?
Akių diagramos pateikia momentinius vaizdinius duomenis, kuriuos inžinieriai gali naudoti norėdami patikrinti projekto signalo vientisumą ir atskleisti problemas projektavimo pradžioje. Naudojant kartu su kitais matavimais, tokiais kaip bitų klaidų lygis, akių diagrama gali padėti dizaineriui numatyti našumą ir nustatyti galimus problemų šaltinius.
Testuojant, tai yra glaudus ryšys tarp „akių modelio“ ir „kokybės“. jei akių modelis yra geras ir stabilus - tai reiškia, kad modulio kokybė yra gera.
Kiek formų yra akių deagrama?
Kai kurie patarimai greitai įvertina signalo kokybę pagal akių diagramos formos ypatybes.

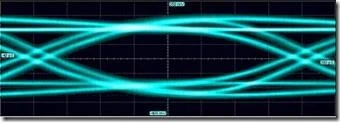

1. Žemiau esančioje „dvigubo voko“ akių diagramoje galima spręsti, kad signalas gali susikirsti ar pablogėti.

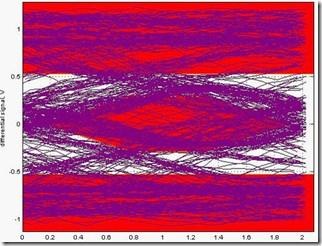

2. Žemiau esanti akių diagrama "kraujo patekimas į akis" rodo, kad bloga signalo kokybė, bandymo metodai gali būti neteisingi, taip pat gali būti PCB išdėstymas turi akivaizdžią klaidą.

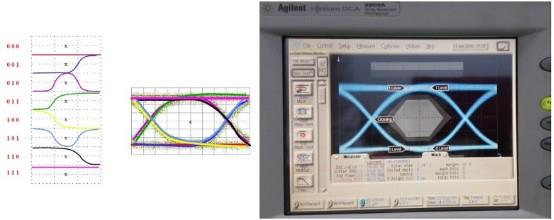

3.Visoje akių diagramoje turėtų būti nuo „000“ iki „111“ visose būsenų grupėse. 8 būsenos sudarė akių diagramą, paveikslėlį, kaip parodyta žemiau:
Nutraukimo poveikis aiškiai matomas susidariusiose akių diagramose.
Siekdami, kad produktai veiktų stabiliai, mes testuojame akies schemą grynu pluoštu (20km / 40km / 80km), „HTF Team“ siekia būti jūsų patikimu ir profesionaliu partneriu bei padėti jums aptarnauti klientus ir atviroje rinkoje.
