QSFP + sąsajos tipas
„QSFP +“ modulį galima įterpti į visus įrenginius, turinčius „QSFP +“ sąsają (ir kai kuriuos įrenginius, turinčius „QSFP28“ sąsają), kad būtų užtikrintas 40G tinklo ryšys. Paprastai tariant, yra dviejų tipų 40G QSFP + modulių sąsajos: LC dvipusė sąsaja ir MTP / MPO sąsaja (tolesniame įvade vadinama MTP). Abu šie modeliai turi akivaizdžių perdavimo atstumo, optinio kabelio tipo ir to, ar galima realizuoti 4x10G perdavimą, skirtumus.
40GBASE-SR4 optinis modulis
40GBASE-SR4 optinis modulis yra dažniausiai naudojamas 40G trumpojo nuotolio perdavimo modulis. 40GBASE-SR4 optiniai moduliai dažnai naudojami su daugiamodžiais optiniais pluoštais - perdavimo atstumas yra 100 metrų, kai jie derinami su OM3 pluošto megztiniais; perdavimo atstumas yra 150 metrų, kai derinamas su OM4 pluošto džemperiais. Modulio viduje yra 4 nepriklausomi optinio signalo perdavimo ir priėmimo kanalai, o kiekvienas kanalas gali palaikyti 10Gbps duomenų perdavimą, realizuodamas didelio pralaidumo 40G perdavimą.
40GBASE-CSR4 optinis modulis
Tiek 40GBASE-CSR4 optinis modulis, tiek 40GBASE-SR4 optinis modulis turi MTP sąsajas ir abu turi tą patį darbo principą. 40GBASE-CSR4 optinį modulį galima suderinti su 12 branduolių MTP (moterų) optinio pluošto jungikliu, kad būtų galima realizuoti 40G optinį perdavimą; arba su 8 branduolių MTP (moterišku) -4 * LC dvipusio atšakos trumpikliu, jis gali būti sujungtas su 4 10GBASE-SR optiniais moduliais, kad būtų pasiekta 4X10G optinė perdavimas. Kaip patobulinta „SR4“ versija, 40GBASE-CSR4 optinio modulio maksimalus perdavimo atstumas yra iki 300 metrų (su OM3 pluošto trumpikliu) arba 400 metrų (su OM4 pluošto trumpikliu).
40GBASE-PLR4 optinis modulis
40GBASE-PLR4 optinis modulis su MTP sąsaja taip pat naudoja aukščiau aprašytą lygiagretaus perdavimo principą. Kaip ir 40GBASE-PLRL4 optinis modulis, jis taip pat gali naudoti vieno režimo atšakos jungiklius, kad modulis būtų prijungtas prie keturių 10GBASE-LR optinių sąsajų, kad būtų galima perduoti 4X10G. Kaip ir 40GBASE-PLRL4 optinis modulis, 40GBASE-PLR4 optinis modulis taip pat naudojamas tolimam perdavimui, tačiau jo perdavimo atstumas yra didesnis, iki 10 kilometrų.

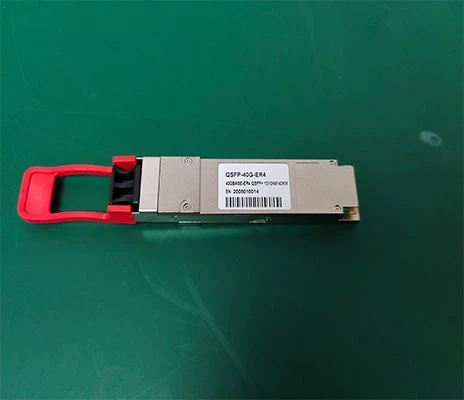

40GBASE-ER4 optinis modulis

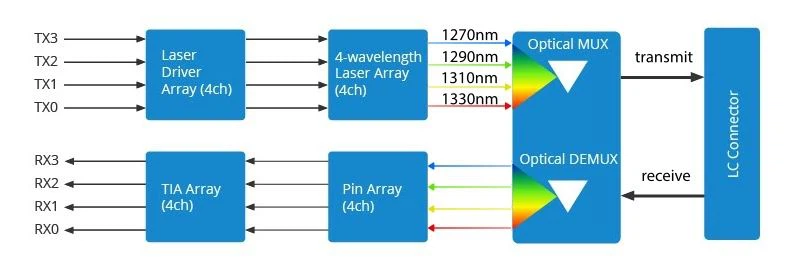

40GBASE-ER4 veikia tuo pačiu principu kaip ir ankstesni du moduliai LR4 ir LR4L, naudojant LC dvipusę sąsają su vieno režimo trumpikliu. 40GBASE-ER4 optinis modulis yra ilgiausias perdavimo atstumas tarp devynių šiame straipsnyje pateiktų modulių, iki 40 kilometrų.
