Sparčiai vystantis optinio tinklo ryšiui, pasyvieji optiniai kabeliai arba kabelių sistemos, pagrįstos variniais laidais, yra ištemptos ir palaipsniui nebegali patenkinti vartotojų poreikių ir duomenų perdavimo. Taigi šioje aplinkoje gimė aktyvusis optinis kabelis (AOC).
Kas tiksliai yra aktyvusis optinis kabelis? Kokios yra taikymo sritys ir kokie privalumai?
Aktyvieji optiniai kabeliai (sutrumpintai AOC) yra optinio pluošto kabeliai, kurių abiejuose galuose yra optiniai siųstuvai-imtuvai.
Kaip rodo pavadinimas, aktyviems optiniams kabeliams komunikacijos procese reikia išorinių energijos šaltinių, kad elektros signalus paverstų optiniais signalais, arba ryšio kabelio, kuris optinius signalus paverčia elektriniais signalais. Abiejuose optinio kabelio galuose esantys optiniai siųstuvai-imtuvai atlieka fotoelektrinio konvertavimo ir optinio perdavimo funkcijas. Pagrindiniai komponentai yra suskirstyti į dvi dalis: optinį kelią ir grandinę.
Tarp jų: optinio kelio dalis apima lęšį ir FA optinio kelio kampui konvertuoti; grandinės dalis apima PCB plokštę, substratą, VCSEL lustą, VCSEL tvarkyklės lustą, PD lustą ir TIA lustą.
Koks yra aktyvaus optinio kabelio AOC principas?
Viename aktyvaus optinio kabelio gale duomenys įvedami į elektrinį signalą, o fotoelektrinio konvertavimo įtaisas elektrinis signalas paverčiamas tam tikro bangos ilgio optiniu signalu. Optinis signalas moduliuojamas ir sujungiamas, o tada įvedamas į perdavimo kabelį. Kai optinis signalas pasiekia kitą galą, fotoelektrinis aptikimo įtaisas Optinis signalas aptinkamas, sustiprinamas ir apdorojamas, o tada išvedamas atitinkamas elektrinis signalas. Atbulinės eigos perdavimo principas yra tas pats.
Kokie yra aktyvių optinių kabelių pranašumai?
Palyginti su didelės spartos kabeliais:
1 mažesnė perdavimo galia sistemos jungtyje;
2 Tūris yra maždaug perpus mažesnis nei varinių kabelių, o svoris – tik ketvirtadalis greitaeigių kabelių;
3 Kompiuterių kambario laidų sistemoje oro srautas yra geresnis ir šilumos išsklaidymas yra stipresnis;
4 Optinio kabelio lenkimo spindulys yra mažesnis nei varinio kabelio;
5 Perdavimo atstumas yra ilgesnis, kuris gali siekti 100–300 metrų;
6 Produkto perdavimo našumo bitų klaidų dažnis taip pat geresnis, o BER gali siekti 10^-15.
Palyginti su optiniais moduliais:
1 Aktyvaus optinio kabelio optinė sąsaja nėra atvira, tai yra, nėra optinės sąsajos valymo ir užteršimo problemos;
2 Didesnis sistemos stabilumas ir patikimumas;
3 Padaryti tinklo sistemą patogiau valdyti ir prižiūrėti;
4 Labai sumažinkite eksploatavimo ir priežiūros išlaidas bei padidinkite efektyvumą.
Kokiuose laukuose naudojami aktyvieji optiniai kabeliai?
1 Laboratorijose ir mokymo centruose aktyvūs optiniai kabeliai sujungia kelis įrenginius prie pagrindinio kompiuterio, o tai ne tik užtikrina greitą duomenų perdavimą, bet ir tinklo saugumą.

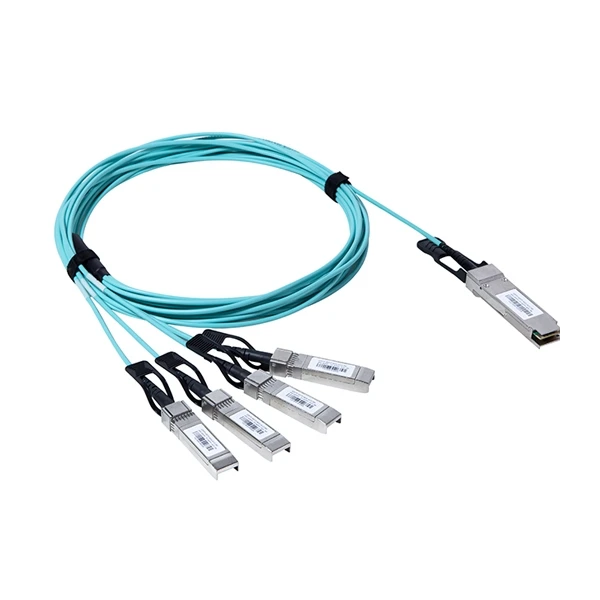

2 Tiek duomenų centrams, tiek debesų kompiuterijos sistemoms reikalingas didesnis pralaidumas ir mažesnė galia. 10G SFP plus ir 40G QSFP plus aktyviuose optiniuose kabeliuose gali gerai sujungti įrenginius (jungiklius, maršrutizatorius) su didelės spartos optinio ryšio prievadais.
3 Skaitmeniniai ženklai taip pat yra gera vieta aktyviems optiniams kabeliams parodyti savo talentus, kurie gali palaikyti 1080p skiriamąją gebą lauko HDMI aplinkoje. Negana to, aktyvūs optiniai kabeliai praverčia ir didelio masto interaktyviuose lauko žaidimuose.
