Kas yra DWDM sistema

Oct 21, 2021

Palik žinutę

Sparčiai vystantis duomenų paslaugoms, perdavimo tinklo pralaidumo paklausa tampa vis didesnė. Tradicinė PDH arba SDH technologija naudoja vienos bangos ilgio optinį signalo perdavimą. Šis perdavimo būdas yra didelis šviesolaidžio pajėgumų švaistymas, nes optinio pluošto pralaidumas yra beveik begalinis, palyginti su šiuo metu naudojamu vienos bangos ilgio kanalu. Šiame fone atsirado DWDM technologija. Tai ne tik labai padidina tinklo pajėgumą, bet ir visiškai išnaudoja optinio pluošto plačiajuosčio ryšio išteklius bei sumažina tinklo išteklių eikvojimą.

Pralaidumo ir verslo riboti sprendimai

a : Pakartokite šviesolaidinį kabelį

b : pagerinkite skaidulų vieno kanalo perdavimo spartą

TDM naudojimas pajėgumams išplėsti artėja prie technologijos ribos. Didelė išdėstyto G.652 skaidulų sklaida riboja sistemų perdavimą virš 10Gbit/s.

c: padidinkite vieno pluošto WDM perduodamų bangų ilgių skaičių

Sparti optoelektroninių prietaisų plėtra, ypač EDFA branda ir komercializacija, leidžia naudoti DWDM technologiją 1550 nm langų srityje. Techniniu ir ekonominiu požiūriu DWDM technologija šiuo metu yra ekonomiškiausias ir įmanomiausias išplėtimo technologijos metodas.

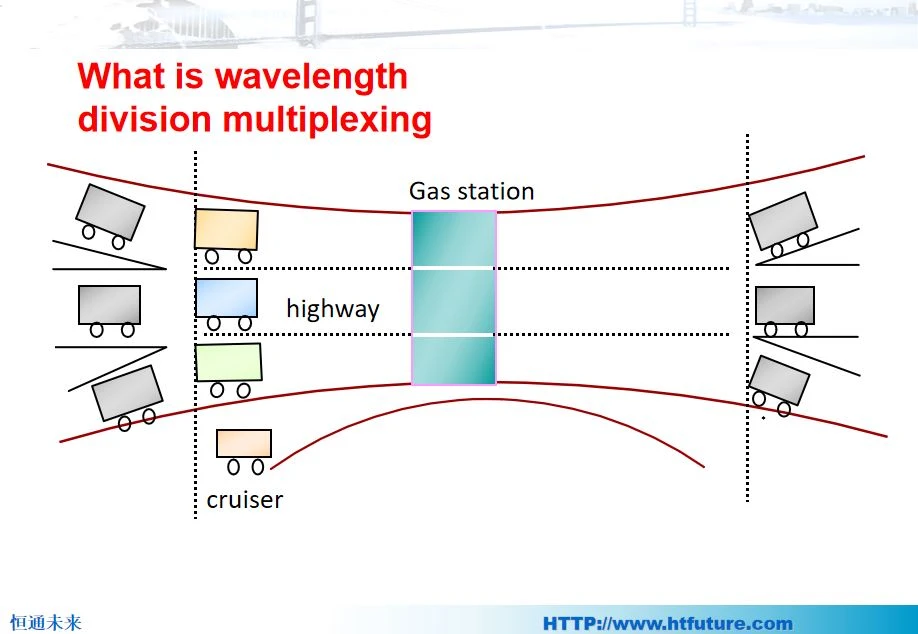

Kas yra bangos ilgio dalijimosi tankinimas?

DWDM nes

DWDM sistemos apibrėžimas

WDM: skirtingų bangų ilgių optinių signalų tankinimas į tą patį optinį pluoštą, kad būtų galima perduoti. Šis metodas vadinamas bangos ilgio dalijimosi tankinimu (bangos ilgio padalijimu)

Priėmimo gale įvairių bangų ilgių optiniai nešikliai yra atskirti demultiplekseriu, o po to toliau apdorojami optiniu imtuvu, kad būtų atkurtas pradinis signalas.

DWDM: bangos ilgio intervalas yra nuo 0,2 iki 1,6 nm, o bangos ilgio intervalas yra gana tankus. Palyginti su CWDM, jis turi didesnę talpą, daugiau kanalų, palaiko EDFA optinį stiprinimą ir ilgesnį perdavimo atstumą.
