funkcijos
•Compliant with 100GBASE-LR4
•Support line rates from 103.125 Gb/s to 111.81 Gb/s
•Integrated LAN WDM TOSA / ROSA for up to 10 km reach over SMF
•CAUI(10x10G) Electrical Interface and 4-lane 25.78Gb/s optical interface
•Duplex LC optical receptacle
•Support Digital Diagnostic Monitoring interface
•No external reference clock
•RoHS-6 compliant and lead-free
•Compliant with QSFP28 MSA with LC connector
•Single plus 3.3V power supply
•Maximum power consumption 3.5W
•All-metal housing for superior EMI performance
•Case operating temperature
Komercinis: 0 plius 70oC
Programos
•Data Center
•Local Area Network (LAN)
•Ethernet switches and router applications
Dalies numerio užsakymo informacija
Dalies numeris | Duomenų perdavimo sparta (Gb/s) | Bangos ilgis (nm) | Perdavimo atstumas (km) | Temperatūra (oC) (operacinė dėklas) |

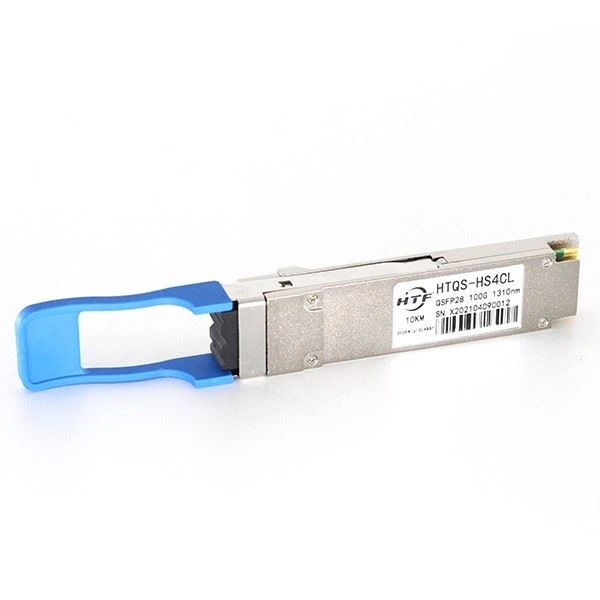

HTQS-HS4CL | 100 | 1296,1300 1305,1309 | 10 km SMF | 070 reklama |
Optinės charakteristikos
Parametras | Simbolis | Min. | Tipiškas | Maks | Vienetas | Pastabos |
Siųstuvas | ||||||
Lane wavelength（range） | L0 | 1294.53 | 1295.56 | 1296.59 | nm | |
L1 | 1299.02 | 1300.05 | 1301.09 | nm | ||
L2 | 1303.54 | 1304.58 | 1305.63 | nm | ||
L3 | 1308.09 | 1309.14 | 1310.09 | nm | ||
Signalizacijos dažnis, kiekviena juosta | 25.78125 | GBd | ||||
Šoninio{0}}režimo slopinimo koeficientas | SMSR | 30 | ||||
Bendra paleidimo galia | 10.5 | dBm | ||||
Vidutinė paleidimo galia, kiekviena juosta | Pavg | -4.3 | 4.5 | dBm | ||
Išnykimo koeficientas | ER | 4 | dB | |||
Siųstuvas ir dispersijos bauda, kiekviena juosta | TDP | 2.2 | dB | |||
OMA atėmus TDP, kiekviena juosta | OMA-TDP | -2.3 | dBm | |||
Vidutinė OFF siųstuvo paleidimo galia, kiekviena juosta | -30 | dBm | ||||
Siųstuvo atspindys | -12 | dB | ||||
Siųstuvo akių kaukė {X1, X2, X3, Y1, Y2, Y3} | {0.25, 0.4, 0.45, 0.25, 0.28, 0.4} | |||||
Imtuvas | ||||||
Signalizacijos dažnis, kiekviena juosta | 25.78125 | GBd | ||||
Imtuvo jautrumas vienai juostai | Rsen | -10.6 | dBm | 1 | ||
Įvesties prisotinimo galia (perkrova) | Psat | 4.5 | dBm | |||
LOS tvirtinimas | LOSA | -30 | dBm | |||
LOS De{0}}tvirtina | LOSD | -12 | ||||
Imtuvo atspindys | Rr | -26 | ||||
LOS histerezė | 0.5 | 4 | dB |
